凸輪CFH

---

*結構與特徵*

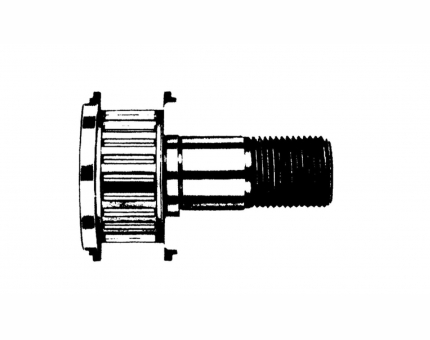

凸輪從動件是一種結構緊湊,具有高度剛性的帶軸的軸承.其內部裝有滾針滾柱,在凸輪機構或直線運動中可作為導向滾柱使用.
由於它的外環在與配合面直接接觸時作旋轉運動,此產品以厚壁構造,在設計上能受衝擊負荷.
在外輪內部,配備有滾針和精密的保持器.這可防止此產品發生歪料,實現了優異的旋轉性能.
因此,此產品易於承受高速旋轉,有2種類型外輪的形狀:球型和圓柱形,當安裝了凸輪從動件並使之有助於減輕偏置負荷時,球形外輪易於吸收軸中心的扭曲.
凸輪從動件可應用於廣泛的範圍內,例如自動機械,專用機械以及運載系統的凸輪機構,傳輸裝置,書籍裝訂機,加工中心的刀具變換器,旋裝工作臺,自動噴塗機和自動倉庫的滑動叉車.
*附油嘴凸輪從動件*
以往產品需要製作治具並需組裝埋栓,油嘴,而附油嘴凸輪從動件 CF-AB型兩側安裝有油嘴,從箱子中取出即可使用.
此外,使用六角板手,可從螺柱頭部側或螺紋部側任意一側進行固定,且從兩個方向均可加潤滑油.
安裝及保養均不必擔心安裝空間,提高了作業效率.
*內裝止推滾珠的凸輪從動件*
對於在惡劣環境下運行的高速凸輪機構,即使是微小的安裝誤差,也會導致凸輪從動件的止推裝置產生異常磨耗.
在這種情況,如果使用內裝止推滾珠的凸輪從動件CFN型,將會對提高耐久性產生顯著作用.
CFN5型至12型均為庫存標準部件,如果你要產品尺寸屬於非標準部件,請與翔允聯絡.
CFN型能夠承受由於微小安裝誤差所產生的推力負荷,但是在設計凸輪機構和安裝凸輪從動件時,必須盡量減少止推分力之發生.

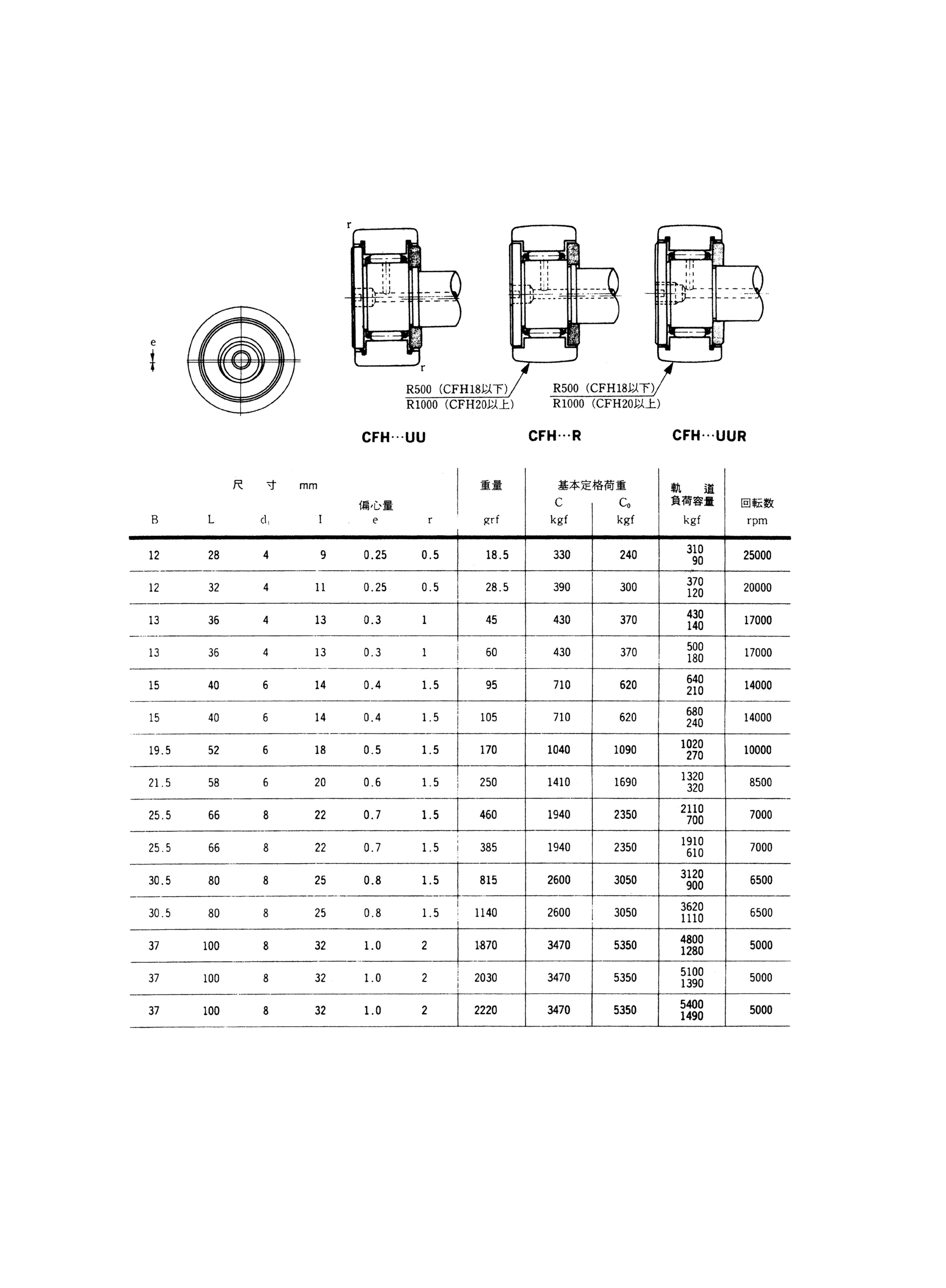

*偏心凸輪從動件*
由於螺柱的安裝軸和螺柱頭偏心0.25mm至1.0mm,是只要通過旋轉螺柱就可很容易地進行位置調節的凸輪從動件.
因此,由於不必將凸輪從動件與凸輪溝槽校準,也不必精密加工安裝孔位置,極大地減少了加工和裝配該部件的工時.

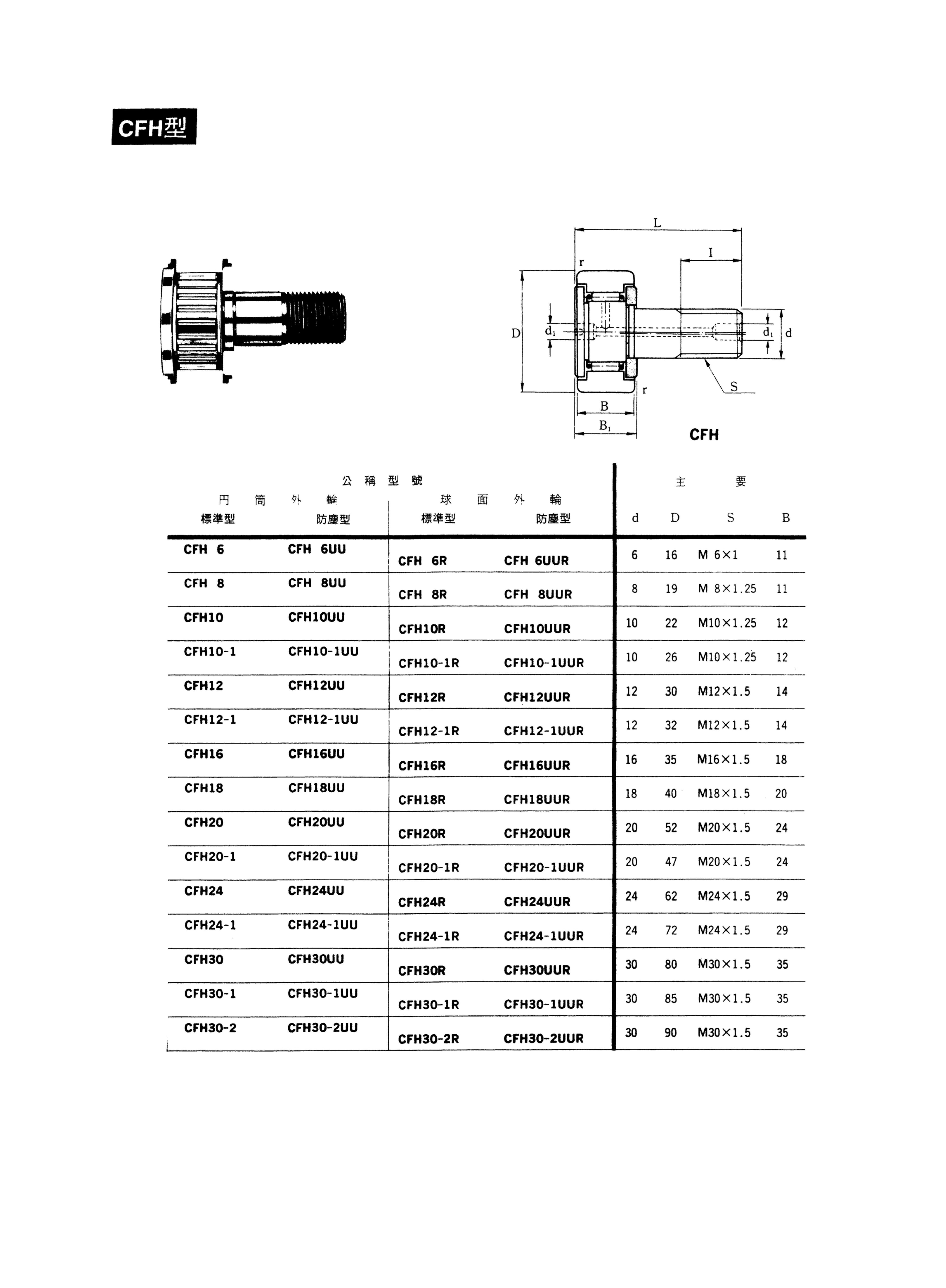

CFH-AB型................油嘴,帶內六角孔
對應螺柱直徑(mm)12~30
CFH-A型..................帶內六角孔
對應螺柱直徑(mm)5~10

---
