聯軸器(MTC-C)
聯軸器(MTC-C)
  1. 零作用力
  2. 高扭力
  3. 高負荷
  4. 可正逆轉
  5. 免保養ˋ抗油ˋ抗化學性
  6. 止付螺絲式固定





產品編號 常用扭矩
(N.m)
最大扭矩
(N.m)
最高迴轉數
(min-1)
慣性
(kg.㎡)
容許偏心量
(mm)
容許角偏差
(°)
容許軸向位差
(mm)
質量
(g)
MTC-20C-RD 5.0 10.0 7600 1.1 x 10-6 0.10 ±0.8 19
MTC-30C-RD 12.5 25.0 5100 6.2 x 10-6 0.10 ±1.0 50
MTC-40C-RD 17.0 34.0 3800 3.9 x 10-5 0.10 ±1.2 160
MTC-55C-RD 60.0 120.0 2800 1.6 x 10-4 0.10 ±1.4 330
MTC-65C-RD 160.0 320.0 2350 3.8 x 10-4 0.10 ±1.5 560


* 最大孔徑時慣性矩
** 最大孔徑時質量

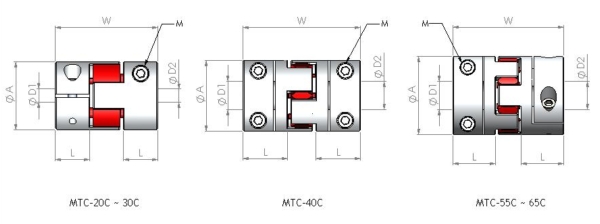

Unit:mm
產品編號 A L W 標準孔徑
D1 x D2 (公差 H8)
Min D1
標準孔徑
D1 x D2 (公差 H8)
Max D2
M
MTC-20C-RD 20 10 30 5 8 M2.5
MTC-30C-RD 30 11 35 6 14 M4
MTC-40C-RD 40 25 66 8 19 M5
MTC-55C-RD 55 30 78 10 25 M6
MTC-65C-RD 65 35 90 12 35 M8
