聯軸器(MFB-C)
聯軸器(MFB-C)
  1. 零作用力
  2. 高扭力
  3. 高負荷
  4. 可正逆轉
  5. 免保養ˋ抗油ˋ抗化學性
  6. 止付螺絲式固定





產品編號 常用扭矩
(N.m)
最大扭矩
(N.m)
最高迴轉數
(min-1)
慣性
(kg.㎡)
容許偏心量
(mm)
容許角偏差
(°)
容許軸向位差
(mm)
質量
(g)
MFB-16C 0.32 0.64 9500 3.67 x 10-7 0.10 ±0.4 9.5
MFB-20C 0.51 1.02 7600 8.9 x 10-7 0.10 ±0.4 17.3
MFB-25C 1.3 2.6 6100 2.5 x 10-6 0.15 ±0.5 33.0


* 最大孔徑時慣性矩
** 最大孔徑時質量

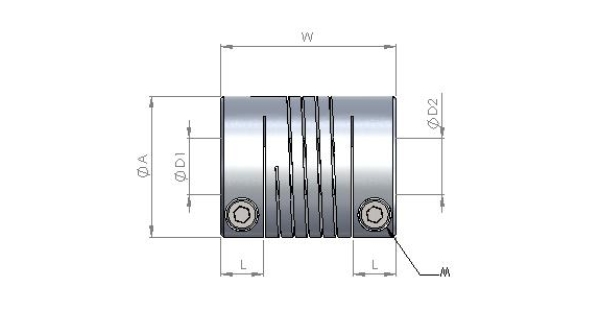

Unit:mm
產品編號 A L W 標準孔徑
D1 x D2 (公差 H8)
Min D1
標準孔徑
D1 x D2 (公差 H8)
Max D2
M
MFB-16C 16 6 23 5 6 M2.5
MFB-20C 20 6.5 26 5 8 M2.5
MFB-25C 25 7.5 31 6 10 M3
